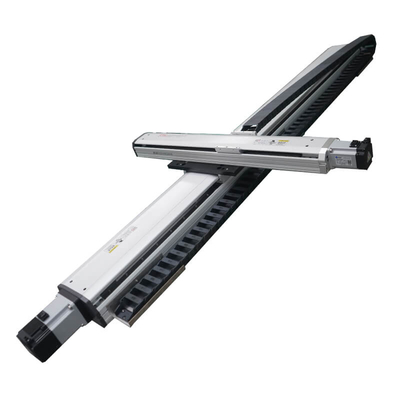

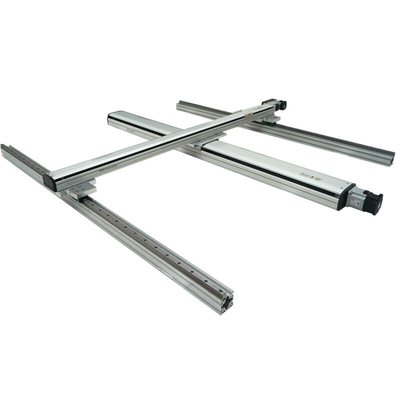

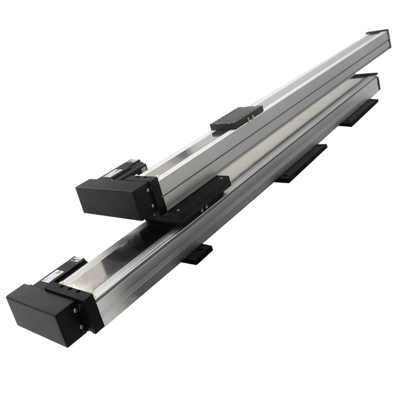

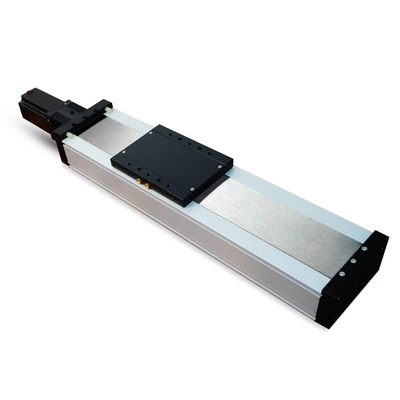

Yüksek yük ultra yüksek hızlı PTB Zamanlama Kemeri Aşaması Güçlü itiş

Yüksek Yük Ultra Yüksek Hızlı PTB Zamanlama Kayışı Kademesi Güçlü İtme

Tipik Uygulama Senaryoları

• Lojistik sıralama merkezleri: 2311 mm/s hızla sıralama arabalarını sürer, 200 kg yük kapasitesi ile dolu kutu malları kolayca işler ve 1126N itme gücü ile sıralama bölmelerinin hızlı bir şekilde değiştirilmesini sağlar, saatlik parsel işleme kapasitesini 2.500'den 8.000 birime çıkarır.
• Otomotiv parçaları montajı: Motor bloğu taşıma istasyonlarında, 200 kg yük kapasitesi ile birleştirilen çift raylı yüksek rijitlik tasarımı, silindir bloğunu işleme işleminden montaja kadar istasyonlar arası transfer için istikrarlı bir şekilde taşır ve ±0,1 mm tekrarlanabilirlik konumlandırma doğruluğu, cıvata deliği hizalama gereksinimlerini karşılar.
• Elektronik bileşen yerleştirme: FPC (Esnek Baskılı Devre) kartı presleme ekipmanlarında, 45 mm genişliğindeki kayışın 1126N güçlü itme gücü ve yüksek kararlılığı, 0,1 mm seviyesinde presleme hassasiyeti sağlar ve geleneksel kademelerde yetersiz itme gücünden kaynaklanan yetersiz presleme ve hizalama sorunlarını çözer.

Temel Teknik Avantajlar

1. Yüksek rijitlikte yükleme, 200 kg'ı kolayca işler: Çift sıralı yüksek rijitlikli lineer kaydırakların ve kalınlaştırılmış alüminyum alaşımlı taban plakalarının entegre tasarımı, kaydıraklar ve raylar arasında ultra hassas taşlanmış temas yüzeyleri ile. 45 mm genişliğinde PM tipi zamanlama kayışları ile birleştirildiğinde, 0,1 mm/m düşük sapma ile 200 kg yatay dinamik yük elde eder ve kararlı çalışma sağlar.
2. Ultra yüksek hız, 3 kat verimlilik artışı: Yüksek gerilimli zamanlama kayışları ve doğrudan tahrikli düşük ataletli servo motorlar, %97 iletim verimliliği sağlar ve 2311 mm/s maksimum hız ile geleneksel kademelerden %30 daha hızlıdır. Lojistik sıralama gibi senaryolarda verimlilik üç kat artar.
3. Tam strok kapsamı, çoklu senaryolara uyarlanabilir: Modüler kılavuz ray ekleme teknolojisi, hem kısa stroklu hassas işlemler hem de uzun mesafeli taşıma ihtiyaçları için uygun olan 50-4000 mm strokları destekler.

4. ※ Temel özellikler		PTB17
   Özellik	Tekrarlanabilir konumlandırma doğruluğu(mm)		±0.08
   	Kurşun  (mm)		40
   	Maksimum hız(mm/s)		2000
   	Maksimum yük(kg)	Yatay	45
   		Dikey	-
   	Nominal itme(N)		204
   	Standart strok(mm)		20-3050mm/50 aralık
   Bileşen	AC servo motor kapasitesi		400
   	Kayış genişliği		30
   	Yüksek rijitlikli lineer kaydırıcı		W20×H15
   	Orijin sensörü   Fiş		PM-T45(NPN)

5. Tip	Tekrarlanabilir konumlandırma doğruluğu (mm)	Kurşun (mm)	İndirgeme oranı	Maksimum hız (mm/s)	Maksimum hız (kg)		Nominal itme (N)	Standart strok (mm)	AC servo motor kapasitesi	Kayış genişliği	Yüksek rijitlik  lineer kaydırıcı	Orijin sensörü Fiş
   					Yatay	Dikey
   PTB14	-	40	-	2000	25	-	100	20-3050mm/50 aralık	200	25	W15×H12.5	PM-T45(NPN)
   PTB17	±0.08	40	-	2000	45	-	204	20-3050mm/50 aralık	400	30	W20×H15	PM-T45(NPN)
   PTB22	±0.08	40	-	2000	85	-	367	20-3500mm/50 aralık	750	45	W23×H18	PM-T45(NPN)
   PTB27	±0.08	208	3:1	2311	22	———	367	50-4000mm/50  aralık	1000	45	W28×H26	PM-T45(NPN)
   			5:1	1386	60		613
   			7:1	990	110		858
   			10:1	693	200		1226
