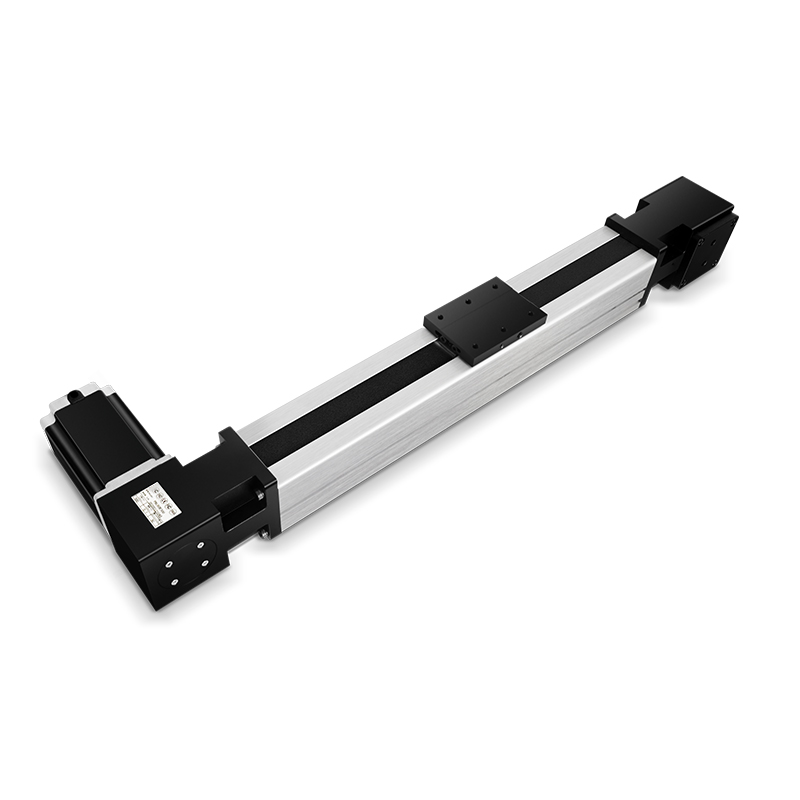

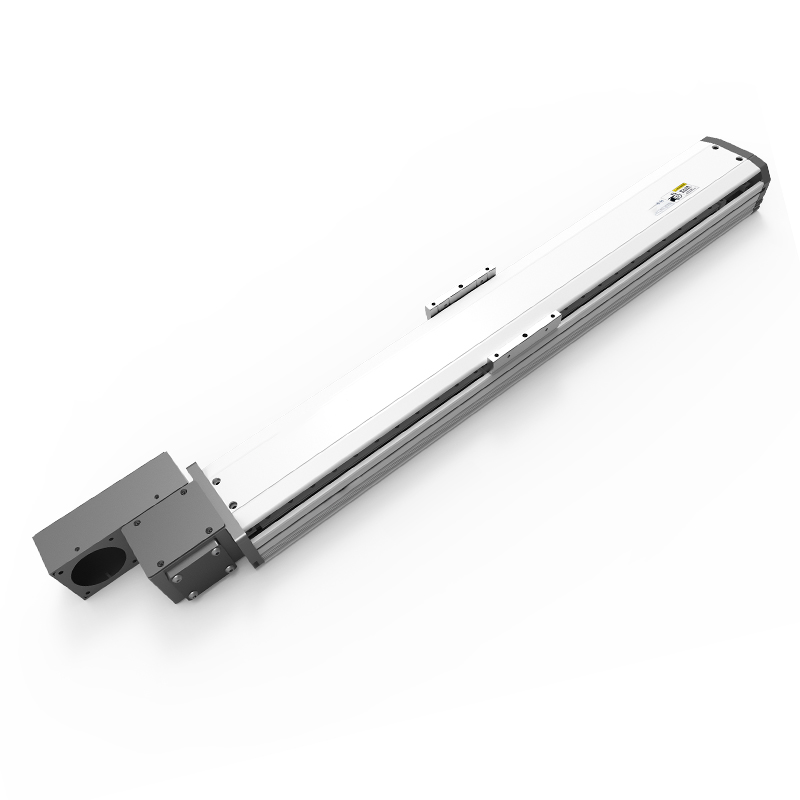

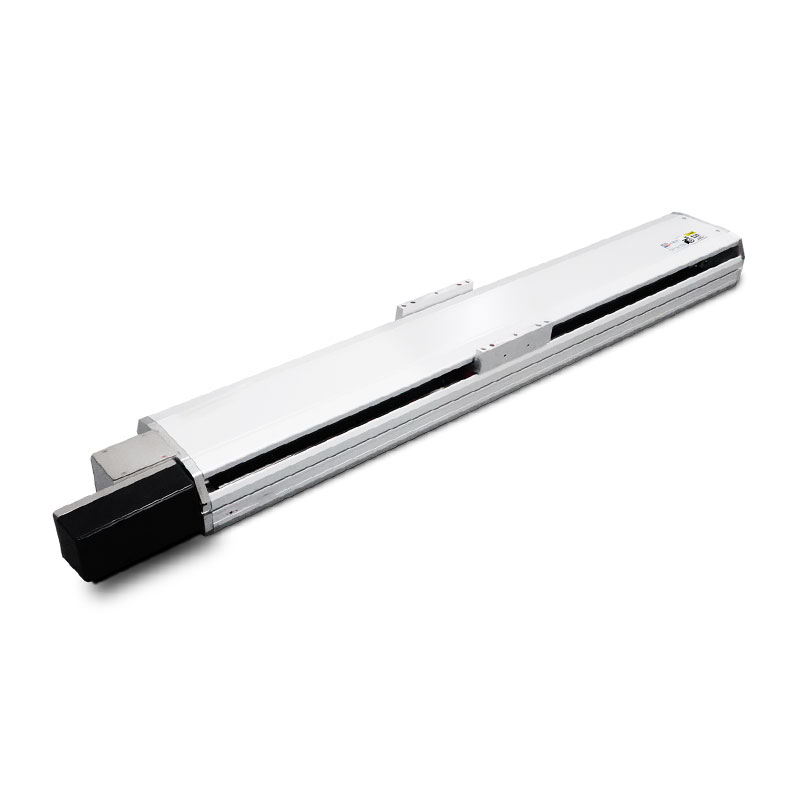

Maliyet Optimizasyonlu PTH Serisi Yarı Kapalı Vidalı Modüller Yüksek Hassasiyet Yüksek Rijitlik

Maliyet Optimize Edilmiş PTH Serisi Yarı Kapalı Vidalı Modüller Yüksek Hassasiyet ve Yüksek Rijitlik

1. Ürüne Genel Bakış

PTH serisi yarı kapalı vidalı modüller, hassasiyet ve pratikliği dengelemek için tasarlanmış lineer iletim bileşenleridir. Yarı kapalı bir yapı ve hassas bilyalı vida teknolojisini benimseyerek, üç temel avantajı entegre ederler: "esnek koruma, yüksek hassasiyetli konumlandırma ve maliyet etkinliği". Kritik bileşenler için kapalı korumayı korurken, modüller bakımı basitleştirmek için açık bir bakım tasarımına sahiptir ve 20-200 kg yük gereksinimlerini karşılar. Orta düzeyde çevresel temizlik talepleri olan ancak hassasiyet, performans ve maliyet verimliliğini dengelemeyi gerektiren endüstriyel senaryolarda yaygın olarak uygulanırlar.

2. Temel Satış Noktaları

Yarı Kapalı Esnek Koruma

IP54 toz ve su direnci: Entegre bir profil kalkanı + tek taraflı sızdırmazlık tasarımı ile donatılmış olup, büyük partikül tozunu ve sıçrayan sıvıları engeller. Aynı zamanda, iç bileşenlerin hızlı bir şekilde sökülmesini ve incelenmesini kolaylaştırır, bakım verimliliği %40 artırılmıştır.

Yüksek Hassasiyetli Kararlı Çalışma

Standart C7 sınıfı bilyalı vidalar (C5 sınıfı isteğe bağlı) ±0,01 mm'lik bir tekrarlama konumlandırma doğruluğu sağlar. Çift kılavuz raylı destek yapısıyla birleştirildiğinde, 1000 mm/s'lik bir çalışma hızında kararlılık sağlayarak, orta seviye ekipmanların konumlandırma gereksinimlerini karşılar.

Yüksek Rijitlik ve Uyarlanabilirlik

Alüminyum alaşımlı profiller, maksimum 200 kg yatay yük ve 100 kg dikey yük sunan T6 ısıl işleminden geçer. 100-2000 mm'lik bir strok aralığı ile, çeşitli çalışma koşullarına uyum sağlayarak çoklu montaj modlarını (yatay/yana monte/dikey) destekler.

Maliyet Optimize Edilmiş Tasarım

Temel bileşenler (vidalar, kılavuz raylar) ithal çekirdek parçaları benimserken, kritik olmayan bileşenler yerel olarak uyarlanmıştır. Bu, tamamen kapalı modüllere kıyasla maliyetleri %20 oranında azaltır ve onları toplu endüstriyel ekipman eşleştirmesi için uygun hale getirir.

3. Uygulama Alanları

Endüstriyel Otomasyon: Montaj hatlarında malzeme taşıma, tornavidaların konumlandırma eksenleri – ±0,02 mm'lik doğruluk, bileşen hizalama gereksinimlerini karşılar.

Ambalaj Makineleri: Gıda/günlük ihtiyaçlar ambalajında sızdırmazlık ve kesme konumlandırması; 150 kg yük kapasitesi, ambalaj kalıplarını kolayca destekler.

Depolama Ekipmanları: Akıllı raflar için al-yerleştir robot kolları – 2000 mm'lik uzun strok, çok katmanlı mal konum transferine uyum sağlar.

3C Yardımcı İmalat: Cep telefonu kasası parlatma ekipmanının besleme eksenleri – yarı kapalı tasarım, düzenli toz temizliğini kolaylaştırır.
