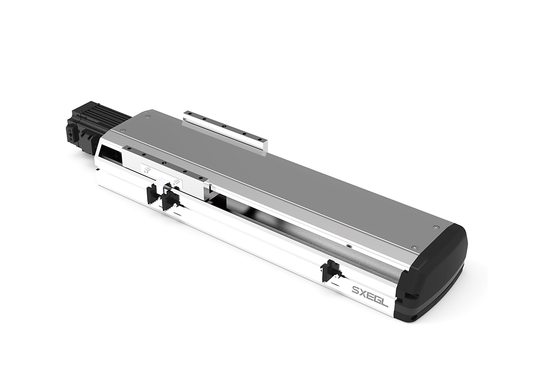

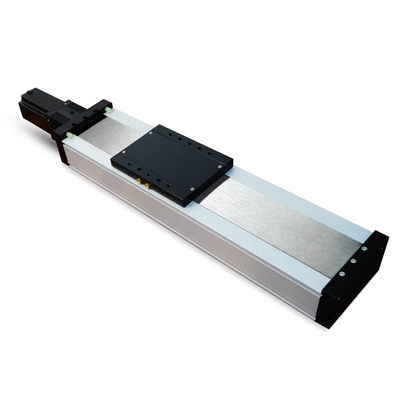

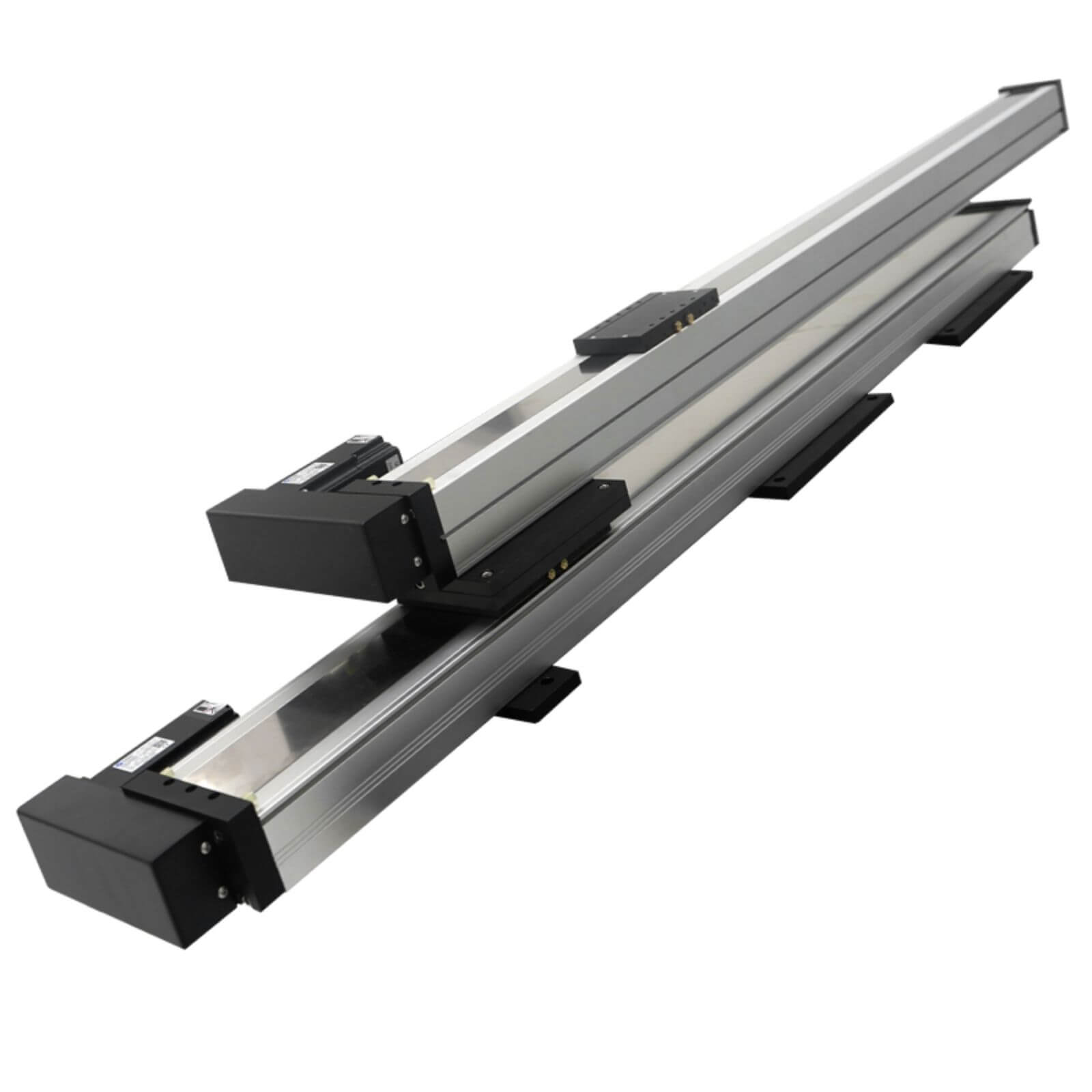

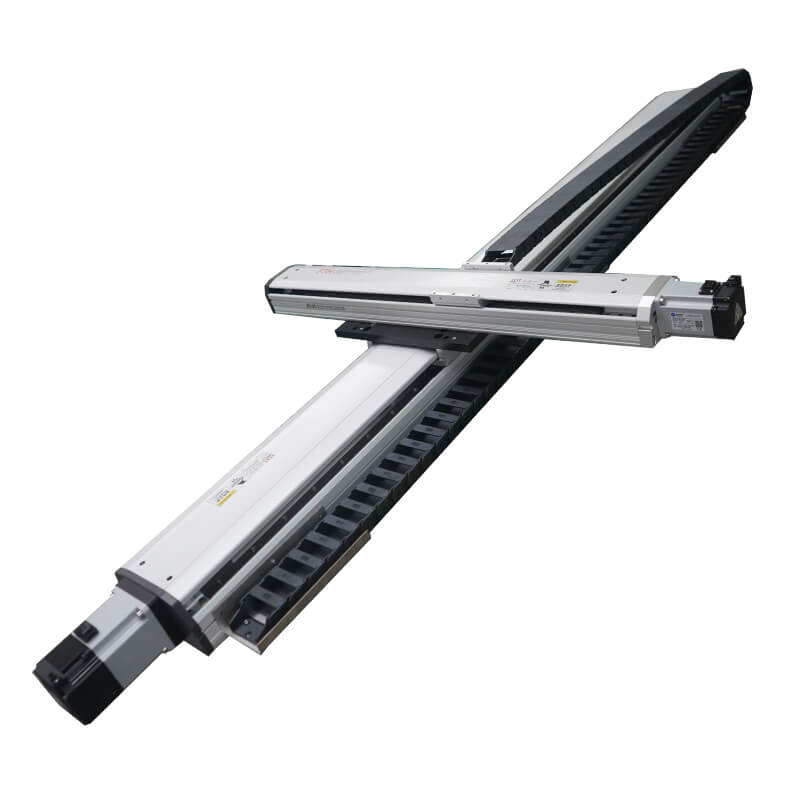

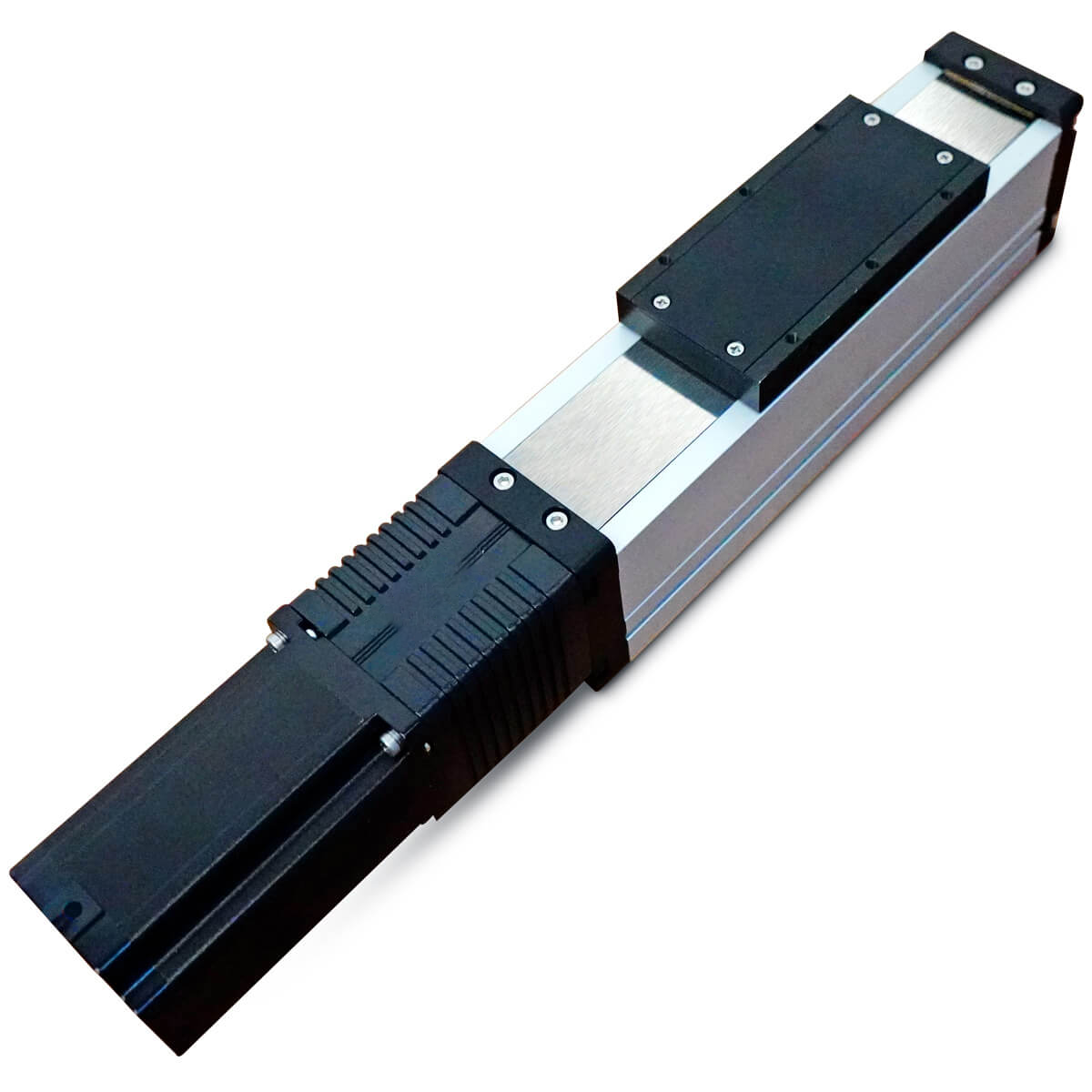

Yüksek Hızlı İşlem Ağır Yük Kapasitesi PTH Yarım Kapalı vida modülleri Kolay Montaj
1.Ürün Genel Görünümü
PTH Serisi Yarım Kapalı vida modülleri, yarı kapalı bir yapıyı hassas top vida teknolojisiyle birleştiren çok yönlü doğrusal aktarma bileşenleridir.Yüksek konumlama doğruluğuBu modüller, standart ortamlarda orta hassasiyeti gerektiren endüstriyel uygulamalar için idealdir.Performansı ve uygun maliyeti dengeler..
2Temel Avantajlar
Yarım kapalı koruma tasarımı
IP54 derecelendirilmiş toz ve suya dayanıklı, entegre profil kapağı ve tek taraflı mühürleme
Büyük parçacıkları ve sıçramaları engellerken, bakım için hızlı iç erişimi sağlar (tamamen kapalı modellerden% 40 daha hızlı)
Yüksek hassasiyetli istikrar
Standart C7 top vida (C5 isteğe bağlı) ±0,01mm tekrarlanabilirliği
Orta aralıklı otomasyon ihtiyaçları için 1000mm/s'ye kadar olan hızlarda doğruluğu korur
Sağlam Sertlik ve Uyumluluk
Yatay yük kapasitesi 200 kg, dikey yük 100 kg'a kadar
Çoklu montaj seçenekleri ile 100 ila 2000 mm'lik yürüyüş uzunlukları (uzak/ dikey/ yan)
Maliyet Optimizasyonu Mühendisliği
Kritik olmayan bileşenler için yerel üretim, tamamen kapalı alternatiflere göre maliyetleri% 20 azaltır
Büyük ölçekli endüstriyel ekipman entegrasyonu için mükemmel
3.Uygulamalar
Endüstriyel Otomasyon: Montaj hatlarında malzeme işleme, vida tahrik sistemleri
Paketleme Makineleri: Gıda/gündelik ürünler için mühürleme ve kesme istasyonları (150 kg yük kapasitesi)
Depolama: Çok seviyeli depolama sistemleri için robot toplama ve yerleştirme kolları (2000 mm vuruş)
3C Üretim: Cep telefonu kabukları için cilalama ekipmanları (tozlu bakım için kolay tasarım)
|
Özellikleri
PTH14
|
Standart motor gücü ((W) |
400W |
| Tekrarlanabilir konumlandırma doğruluğu ((mm) |
±0.01 |
| Vuruş özellikleri |
1605 |
1610 |
1616 |
1620 |
| En yüksek hız (mm/s) *1 |
250 |
500 |
800 |
1000 |
| İsimlendirilmiş itiş gücü ((N) |
1388 |
694 |
433 |
347 |
| Maksimum yük (kg) |
Yatay |
110 |
88 |
48 |
40 |
| Dikey |
33 |
22 |
10 |
8 |
| Maksimum yürüme süresi ((mm) *2 |
1050 |
| Bileşen |
Vuruş özellikleri |
1605/1610/1616/1620 (Güzellik oranı 1:62.5) |
| Vuruş kalitesi |
C7 yuvarlama |
| Yüksek sertlik doğrusal kaydırıcı |
W15 x H12.5 |
| Bağlantı |
34-27-10-14 |
| Fotoelektrik anahtarı |
PM-T45 ((NPN) |
| Türü |
Standart motor gücü ((W) |
Tekrarlanabilir konumlandırma doğruluğu
(mm)
|
Siktir et.
özellikleri
|
En fazla.
Hız (mm/s)
|
Rated
itme (N)
|
Maksimum yük (kg) |
Kaynağı
sensör
|
| Yatay |
Dikey |
| PTH10 |
200W |
±0.01 |
1605 |
250 |
683 |
50 |
12 |
- |
| 1610 |
500 |
341 |
30 |
8 |
| 1616 |
800 |
213 |
22 |
5 |
| 1620 |
1000 |
174 |
18 |
3 |
| PTH12 |
200W |
±0.01 |
1605 |
250 |
683 |
50 |
12 |
- |
| 1610 |
500 |
341 |
30 |
8 |
| 1616 |
800 |
218 |
22 |
5 |
| 1620 |
1000 |
170 |
18 |
3 |
| PTH13 |
400W |
±0.01 |
1605 |
250 |
1318 |
70 |
17 |
- |
| 1610 |
500 |
694 |
47 |
12 |
| 1616 |
800 |
433 |
30 |
6 |
| 1620 |
1000 |
347 |
24 |
4 |
| PTH14 |
400W |
±0.01 |
1605 |
250 |
1388 |
110 |
33 |
- |
| 1610 |
500 |
694 |
88 |
22 |
| 1616 |
800 |
433 |
48 |
10 |
| 1620 |
1000 |
347 |
40 |
8 |
| PTH17 |
750W |
±0.01 |
2005 |
250 |
2563 |
120 |
50 |
- |
| 2010 |
500 |
1281 |
95 |
40 |
| 2020 |
1000 |
640 |
83 |
25 |
| 2040 |
2000 |
320 |
43 |
12 |
| PTH22 |
1000W |
±0.01 |
3205 |
166 |
5100 |
200 |
100 |
- |
| 3210 |
333 |
2550 |
200 |
80 |
| 3220 |
666 |
1275 |
100 |
50 |
| 3232 |
1062 |
795 |
80 |
40 |
| PTH27 |
- |
±0.01 |
2505 |
250 |
2563 |
150 |
55 |
Bağlantı:PM-T45 ((NPN) |
| 2510 |
500 |
1281 |
150 |
45 |
Dahili:PM-Y45 ((NPN) |
| 2525 |
1250 |
640 |
105 |
20 |
| Türü |
Standart çarpım (mm) |
Maksimum yürüme süresi ((mm) |
Siktir et.
özellikleri
|
AC servisi
motor
Kapasite
|
Vuruş kalitesi |
Yüksek sertlik doğrusal kaydırıcı |
Bağlantı |
Fotoelektrik anahtarı |
|
| PTH10 |
- |
1050 |
1605/1610
/1616/1620
(Güzellik)
oran1:62.5)
|
- |
C7 yuvarlama |
W20×H18 |
34-27-10-14 |
PM-T45 ((NPN) |
|
|
|
| PTH12 |
- |
1050 |
1605/1610
/1616/1620
(Güzellik)
oran1:62.5)
|
- |
C7 yuvarlama |
W12 x H7.5 |
34-27-10-14 |
PM-T45 ((NPN) |
|
|
|
| PTH13 |
- |
1050 |
1605/1610
/1616/1620
(Güzellik)
oran1:62.5)
|
- |
C7 yuvarlama
W15 x H12.5
34-27-10-14 |
W15 x H12.5 |
34-27-10-14 |
PM-T45 ((NPN) |
|
|
|
| PTH14 |
- |
1050 |
1605/1610
/1616/1620
(Güzellik)
oran1:62.5)
|
- |
C7 yuvarlama |
W15 x H12.5 |
34-27-10-14 |
PM-T45 ((NPN) |
|
|
|
| PTH17 |
- |
1250 |
2005/2010
/2020/2040
(Güzelliği oranı1: 70)
|
- |
C7 yuvarlama |
W20×H15 |
44-34-12-19 |
PM-T45 ((NPN) |
|
|
|
| PTH22 |
- |
1700 |
3205/3210
/3220/3232
|
- |
C7 yuvarlama |
W28×H26 |
55-78-22-22 ((24) |
PM-T45 ((NPN) |
|
|
|
| PTH27 |
50-1500mm/50 aralığı |
- |
- |
750 |
C7025 |
W23×H18 |
17X19 |
- |
|
|
